Estación meteorológica inalámbrica altamente integrada Bajo consumo de energía Instalación rápida

Contenido


Introducción de la función

Parámetros técnicos

Instrucciones en pantalla

Descripción del botón

Configuración del botón

Instrucciones de montaje

Pasos para el uso del producto

Precauciones

1. Estación meteorológica, las funciones de detección son: temperatura interior, temperatura exterior,humedad interior, humedad exterior, velocidad del viento, dirección del viento, presión del aire, lluvia.
2. La máquina viene con su propia memoria, y los datos se sobrescriben automáticamente después de un año de almacenamiento.
3. Esta máquina tiene un software especial para PC, que puede leer y consultar datos históricos a través de una conexión de cable de datos, y también puede descargar datos y almacenarlos en el lado del PC.

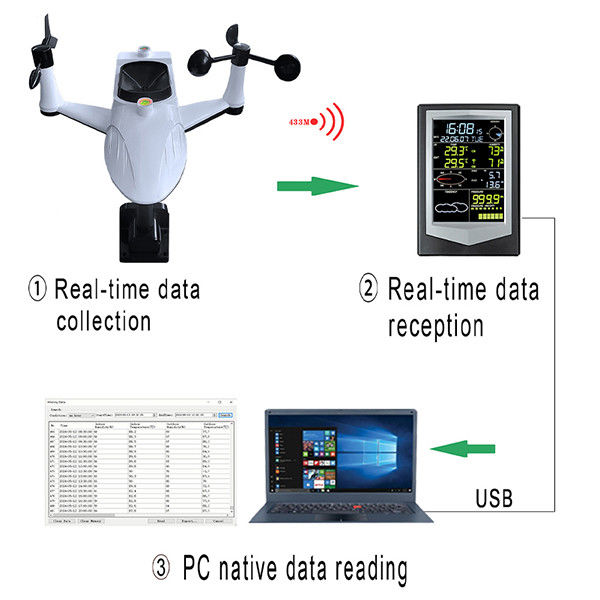

4. Esta máquina está dividida en unidad interior y unidad exterior, que se transmite inalámbricamente a través de la frecuencia 433M, y es sin obstrucciones y sin interferencias dentro de los 100 metros.
5. La máquina actualiza una pieza de datos cada 40 segundos, y la máquina almacena una pieza de datos históricos cada 30 minutos.






   Parámetros técnicos

   A>Parámetros de la unidad interior.

5. 1.Calendario perpetuo: formato de visualización: año, mes, díaYY-MM-DD. ¿ Qué quieres decir?2.Display del reloj: formato de visualización del tiempo: formato de 24 horas.3. Rango de temperatura: 0°C ~ 60°C ((32°F ~ 140°F), resolución: 0,1°C, precisión: ±1°C.4Rango de humedad: 20%~99%, resolución: 1%, precisión: ±5%.5- Rango de presión del aire: 600 ~ 1100 kpa, resolución: 0,1 kpa, precisión: ± 3 kpa.6Reloj de alarma: el reloj parpadea y suena durante 1 minuto.7Fuente de alimentación de la batería seca: batería seca alcalina de 3 × LR6AA1.5V.8. duración de la batería: aproximadamente 2 ~ 4 meses, por favor, use la fuente de alimentación externa cuando la luz de fondo se utiliza a menudo para iluminar.9Fuente de alimentación: cable de datos USB o fuente de alimentación puede ser DC 5V.10Detección de baja tensión: el icono parpadea para indicar el reemplazo de la batería.

5.

   B>Parámetros de la unidad exterior

5. 1. Rango de temperatura: -40°C~60°C ((-40°F~140°F), resolución: 0,1°C, precisión: ±1°C.

   2Rango de humedad: 20%~99%, Resolución: 1%, exactitud: ±5%.

   3Rango de velocidad del viento: 0~50 m/s, resolución: 0,1 m/s, precisión: 1 m/s.

   4Dirección del viento: La dirección del viento se muestra en ocho direcciones: E, S, W, N, SE, NE, SW, NW.

   5- Rango de lluvia: 0~9999mm, resolución de lluvia: 0.4mm.

   6Transmisión de datos: la frecuencia de transmisión de datos es una vez cada 40 segundos.

   7Modo de transmisión: transmisión inalámbrica de 433 MHz, efectiva dentro de 100 metros de distancia de transmisión (en caso de no haber obstrucción ni interferencia).

   8. Fuente de alimentación de la batería seca: batería seca alcalina 2×LR6AA1.5V.

   9Duración de la batería: 4 a 6 meses.

   10. Detección de baja tensión: el icono parpadea para solicitar el reemplazo de la batería.

   11Calidad de resistencia al agua: Nivel 3.


   Instrucciones en pantalla


   La pantalla LCD completa de esta unidad, después de que el usuario cargue la batería, todos los iconos se mostrarán durante dos segundos.





   La opción no tiene esta función.

   A3. Símbolo del reloj despertador, el usuario establece el reloj despertador, y el símbolo del reloj despertador mostrará el actual.

   A4. el reloj, el usuario puede presionar manualmente el botón para establecer,

   A5. Calendario perpetuo, los usuarios pueden presionar manualmente el botón para configurar el calendario perpetuo,

   A6. Display de temperatura interior, el usuario puede personalizar la unidad de ajuste, (°C/°F).

   A7. pantalla de alarma, los usuarios pueden personalizar la alarma alta y baja.

   A8. Display de temperatura exterior, el usuario puede personalizar la unidad de ajuste, (°C/°F).

   A9. Display de alarma, los usuarios pueden personalizar la alarma alta y baja.

   A10. Display de dirección del viento, E, S, W, N, SE, NE, SW, NW en ocho direcciones.

   A11. El mapa de nubes muestra que el cambio climático muestra que está nublado, soleado, lluvioso, nublado, y la tendencia cambia.

   A12. símbolo USB: este producto está conectado al ordenador mediante un cable de datos USB, es decir, se muestra el símbolo USB.

   A13. Display de almacenamiento de datos, se muestra el estado de almacenamiento de datos de la máquina.

   A14 Muestra del día de la semana, los usuarios pueden presionar manualmente el botón para configurar.

   A15. Se puede personalizar la pantalla de humedad, la pantalla de humedad interior, la alarma de humedad alta y baja.

   A16. Se puede personalizar la pantalla de humedad, la pantalla de humedad exterior, la alarma de humedad alta y baja.

   A17. Display de lluvia, se puede personalizar para configurar la unidad, mm, pulgada, alta y baja alarma de lluvia.

   A18. Display de velocidad del viento, puede ser personalizado para establecer unidades, m/s, km/h, mph, nudos, bft, alarma de velocidad del viento.

   A19. Display de presión barométrica, unidad de ajuste personalizable, hPa, inHg, mmHg, alarma de presión alta y baja.

   A20. Histograma de presión barométrica, configuración personalizable, histograma de presión barométrica de 12 o 24 horas.



   Descripción del botón






   B1, cubierta de la batería, ubicación del compartimiento de la batería.

   B2. Botón de función MODE, presione y mantenga presionado el botón MODE durante 3 segundos, y entre en el modo de configuración cuando el tiempo parpadee, proporcionando a los usuarios varios ajustes de función.

   B3. Botón NEXT, en el modo de configuración, presione el botón NEXT para seleccionar una sola función para repetir el ciclo, proporcionando la configuración del usuario.

   B4. tecla +, en el modo de configuración, pulse la tecla + para seleccionar el incremento de datos.

   B5: - tecla, en modo de configuración, pulsa brevemente - tecla para seleccionar el decremento de datos.

   B6. Ajuste de la tecla SET/HISTORY: después de establecer el valor de alarma en el reloj despertador o en el modo de alarma alta y baja, el usuario debe presionar el botón SET/HISTORY,y el símbolo de alarma se mostrará en la pantalla para que surta efecto, y el botón SET/HISTORY también se puede presionar para cancelar el símbolo del reloj despertador en este modo.

   B6. Botón SET/HISTORY para comprobar los datos históricos: en el modo de trabajo normal, mantenga presionado el botón SET/HISTORY durante 3 segundos

   Los datos históricos en el círculo superior derecho parpadea y ha entrado en el modo de datos históricos, presione el botón ( - / +) para ver los datos históricos.

   B7. tecla de toque LIGHT: un toque corto una vez puede encender la luz de fondo después de 36 segundos de apagado automático, presionar durante 3 segundos para escuchar la luz de fondo siempre está encendida,cancelar la luz continua presionando durante 3 segundos para dejar caer un sonido, 36 segundos después de la extinción. (No se recomienda activar la batería de forma constante).

   WS3030 La opción no tiene esta función,LIGHT tecla táctil.

   B8. Puerto de datos USB: se conecta al software del PC a través de un cable de datos USB para leer los datos históricos almacenados en el producto.

   El usuario puede alimentar el producto a través de un cable USB.

   B9. CC: los usuarios de puertos CC pueden utilizar la fuente de alimentación DC5V para suministrar energía al producto.

   B10. Paréntesis: el producto se coloca sobre el marco de soporte.



   Configuración del botón

   1.>Configuración del reloj:En el modo de arranque, presione y mantenga presionado el botón (MODE) durante 3 segundos, en este momento, puede ver el número de reloj de pantalla parpadeando, lo que indica que ha ingresado al modo de configuración de reloj,Presione el botón (+/-) para ajustar la hora del reloj, presione el botón (NEXT) para introducir el minuto, presione el botón (+/-) para establecer el minuto, después de que el reloj esté configurado,Presione y mantenga presionado el botón (MODE) durante 3 segundos para guardar y salir para completar la configuración.2.>Configuración de zona horaria: la diferencia de tiempo se puede configurar, en el modo de arranque, pulsar el botón (MODE) durante 3 segundos, en este momento se ve el reloj de pantalla digital parpadeo,indicando que ha entrado en el modo de ajuste de reloj, cada pulsador corto (NEXT) una vez para introducir el minuto, zona horaria, zona horaria predeterminada 08, pulsador corto (+ / -) para configurar la zona horaria, después de configurar la zona horaria,Presione el botón MODE durante 3 segundos para guardar y salir para completar la configuración.3.>Configuración y cancelación de alarma: en el modo de arranque, presione y mantenga presionado el botón (MODE) durante 3 segundos en este momento, se puede ver el reloj de pantalla digital parpadeando,indicando que ha entrado en el modo de ajuste de reloj, cada pulsador de presión corta (NEXT) corresponde al minuto, zona horaria, reloj despertador, reloj, seleccione el reloj y el minuto para establecer el reloj despertador, presione el botón (+ / -) para completar la configuración,el reloj despertador debe presionar el botón (SET/HISTORY) para ver el símbolo del reloj despertador, la configuración del símbolo del reloj despertador entra en vigor, y el símbolo del reloj despertador también se puede cancelar en este modo.Presione y mantenga presionado el botón (MODE) durante 3 segundos para guardar y salir para completar la configuración.4.>Configuración de la fecha: En el modo de arranque, presione y mantenga presionado el botón (MODE) durante 3 segundos, en este momento puede ver el número de reloj de la pantalla parpadeando, lo que indica que ha ingresado al modo de configuración,y luego presiona el botón (MODE) una vez que la fecha parpadea y entra en el modo de configuración de fecha, cada pulsación corta (NEXT) corresponde al año, mes y día a ajustar, pulsación corta del botón (+/-) para completar el ajuste,y presione y mantenga presionado el botón (MODE) durante 3 segundos para guardar y salir para completar la configuración.5.>Alerta de temperatura y configuración de la unidad: en el modo de arranque, presione y mantenga presionado el botón (MODE) durante 3 segundos, y vea el reloj de pantalla parpadear digitalmente en este momento,indicando que ha entrado en el modo de ajuste; cada pulsador de presión corta (MODE) cambiará a parpadeo de fecha --- parpadeo de temperatura, correspondiente a la temperatura de parpadeo,cada pulsador de presión corta (NEXT) para cambiar entre alarma de temperatura alta--- alarma de temperatura baja--- pantalla máxima de temperatura --- pantalla mínima de temperatura --- conmutación de la unidad de temperatura.Ajustes de selección correspondientes, como: alarma alta --- alarma baja --- unidad (°C / °F), pulsar brevemente el botón (+ / -) para completar el ajuste,la alarma necesita presionar la tecla (SET/HISTORY) para ver el símbolo del reloj despertador, mostrar el símbolo del reloj de alarma configuración entra en vigencia, en este modo también puede cancelar el símbolo de alarma, alarma no válida, pulsar el botón (MODE) durante 3 segundos para guardar y salir para completar la configuración.

6. >Configuración de alarma de humedad: En el modo de arranque, presione y mantenga presionado el botón (MODE) durante 3 segundos, en este momento, puede ver el reloj de pantalla parpadeando digitalmente,indicando que ha entrado en el modo de configuración; cada pulsador de presión corta (MODE) cambiará a fecha intermitente--- temperatura intermitente--- humedad intermitente, correspondiente a la humedad intermitente,cada pulsador de presión corta (NEXT) para cambiar la alarma de humedad alta--- alarma de humedad baja--- visualización de la humedad máxima --- visualización de la humedad mínima.7.>Selección correspondiente del contenido de la configuración, como: alarma alta--- alarma baja, pulsador de presión corta (+ / -) para completar la configuración,la alarma debe presionar el botón (SET/HISTORY) para ver el símbolo de alarma, muestra el símbolo del reloj de alarma para que entre en vigencia, en este modo también puede cancelar el símbolo de alarma, alarma no válida, pulsa el botón (MODE) durante 3 segundos para guardar y salir para completar el ajuste.
7. >Alarma de velocidad del viento y configuración de la unidad: en el modo de arranque, presione y mantenga presionado el botón (MODE) durante 3 segundos, en este momento se puede ver el parpadeo digital del reloj de pantalla,indicando que ha entrado en el modo de configuración; cada pulsador de presión corta (MODE) cambiará a fecha intermitente--- temperatura intermitente--- humedad intermitente--- velocidad del viento intermitente, correspondiente a la velocidad del viento intermitente,cada pulsador de presión corta (NEXT) para activar la alarma de alta velocidad del viento --- ajuste de la unidad de velocidad del viento. Las unidades están configuradas (m/s, Km/h, mph, nudos, bft),Ajustes de selección correspondientes tales como: alarma alta --- ajuste de la unidad, pulsar el botón (+ / -) para completar el ajuste, la alarma necesita pulsar el botón (SET/HISTORY) para ver el símbolo del reloj despertador,La configuración del símbolo del reloj de alarma de la pantalla entra en vigencia, en este modo también puede cancelar el símbolo de alarma, alarma no válida, pulsar el botón (Modo) durante 3 segundos para guardar y salir para completar la configuración.
8. >Alarma de lluvia y configuración de la unidad: en el modo de arranque, presione y mantenga presionado el botón (MODE) durante 3 segundos, en este momento se puede ver el parpadeo digital del reloj de pantalla,indicando que ha entrado en el modo de configuración; cada pulsador de presión corta (MODE) cambiará a fecha parpadeando--- temperatura parpadeando--- humedad parpadeando--- velocidad del viento parpadeando--- lluvia parpadeando, correspondiente a la lluvia parpadeando,cada pulsador de presión corta (NEXT) para activar la alarma de precipitación alta --- configuración de la unidad de precipitación. las unidades están configuradas (mm, pulgadas),Ajustes de selección correspondientes tales como: alarma alta --- ajuste de la unidad, pulsar el botón (+ / -) para completar el ajuste, la alarma necesita pulsar el botón (SET/HISTORY) para ver el símbolo del reloj despertador,La configuración del símbolo del reloj de alarma de la pantalla entra en vigencia, en este modo también puede cancelar el símbolo de alarma, alarma no válida, pulsar el botón (Modo) durante 3 segundos para guardar y salir para completar la configuración.
9. >Alarma de presión barométrica y configuración de la unidad: en modo de arranque, presione y mantenga presionado el botón (MODE) durante 3 segundos, en este momento se puede ver el parpadeo digital del reloj de pantalla,indicando que ha entrado en el modo de configuración; cada pulsador de presión corta (MODE) cambiará a la fecha parpadeando--- temperatura parpadeando--- humedad parpadeando--- velocidad del viento parpadeando--- lluvia parpadeando--- presión barométrica parpadeando,correspondiente a la presión de aire intermitente, Each short press (NEXT) button toggles the barometric pressure high alarm--- barometric low alarm--- barometric pressure 12-hour trend chart--- barometric pressure 24-hour trend chart--- barometric pressure unit settingSe establecen las unidades (hPa, inHg, mmHg).Ajustes de selección correspondientes tales como: alarma alta---alarma baja---ajuste de la unidad, pulsar brevemente la tecla (+ / -) para completar el ajuste,la alarma necesita presionar la tecla (SET/HISTORY) para ver el símbolo del reloj despertador, mostrar el símbolo del reloj de alarma configuración entra en vigencia, en este modo también puede cancelar el símbolo de alarma, alarma no válida, pulsar el botón (MODE) durante 3 segundos para guardar y salir para completar la configuración.
10. >Revisar los datos históricos: en el modo de trabajo normal, presione y mantenga presionado el botón SET/HISTORY durante 3 segundos, en este momento,los datos históricos en el círculo superior derecho parpadea y ha entrado en el modo de datos históricos, presione el botón (-/+) para comprobar los datos históricos.

5. Instrucciones de montaje

   1.Instalación del producto:abrir la caja, sacar los accesorios del producto, el paquete de accesorios;Cargar el semicírculo del estándar de velocidad del viento en la dirección del semicírculo de la columna y bloquear los tornillos (véase la figura A después de la instalación);(Los tornillos han sido pre-bloqueados en fábrica y las piezas de repuesto PA2.3*8mm están provistas previamente en el paquete de accesorios);

2. Introduzca el semicírculo de la paleta de viento en la dirección del semicírculo de la columna y bloquee los tornillos (véase la figura B después de la instalación);(Los tornillos han sido pre-bloqueados en fábrica y las piezas de repuesto PA2.3*8mm están provistas previamente en el paquete de accesorios);
3. Instalación del producto: extraer el producto e instalar la varilla de soporte D9, bloquear los tornillos de lámina de aluminio D8 de 20*8*2,5 mm y M4*6 mm;(La lámina de aluminio y los tornillos M4 están pre-bloqueados en la posición D8 en fábrica);
4. Instalación del producto: abra la tapa de la batería y cargue 3 baterías alcalinas LR6AA 1.5V correspondientes a las fases positiva y negativa, en este momento, vea el LED de 13 bits parpadeando 11 veces seguidas,que es normal para encendido, abroche la cubierta de la batería;
4. 5El producto se prueba primero y luego se instala y fija:

5. a. Fuente de alimentación del producto: primero instalar la batería (unidad interior) o la fuente de alimentación USB, y luego instalar la batería (unidad exterior);

   b. Conexión del producto: la unidad interior comienza a buscar señales y la conexión se realiza con éxito en un plazo de 3 minutos.y la máquina interior mostrará la temperatura y la humedad de la unidad exterior;Si la búsqueda falla, presione cualquier tecla de la unidad interior para iniciar la búsqueda (o apague y reinicie la energía)

   c. Conexión de PC: (según las directrices de funcionamiento de los 9 PC);

   d. Rendimiento normal: es decir, puede instalarse y utilizarse como unidad fija al aire libre;



   6- Instalación y fijación del producto:

   a. En el revestimiento del producto se indican la N y la flecha, que corresponden a la dirección positiva de la instalación N durante la instalación;

   b. La capa superior del panel solar tiene la palabra S y la instalación está en la dirección positiva de S, de modo que la energía solar pueda convertirse en energía eléctrica de manera más eficaz;

   c. Montaje de la base, fijable en la parte inferior o lateral, 4 tornillos KA4.0*40 mm;

   d. Fijación de la base: comprobar el equilibrio del nivel;









   Pasos para el uso del producto (pasos secuenciales)

   1.>Abrir el envase, sacar el producto y los accesorios y montar los accesorios de la unidad exterior (según el sexto contenido, se completan las instrucciones de montaje).

5. 2. Instale la batería de la unidad interior o la fuente de alimentación USB, y luego instale la batería de la unidad exterior.

   3. La unidad interior comienza a buscar la señal, y la conexión es exitosa en 3 minutos, y la máquina interior mostrará la temperatura y la humedad de la unidad exterior.

4. De acuerdo con la guía de funcionamiento del PC, descargue el software del PC, conecte el producto al PC con un cable de datos y los datos del producto se podrán ver en el PC.b. En el lado del PC, el producto puede conectarse al software del PC a través del cable de datos USB y la interfaz del software del PC puede leerse a los datos del producto.el producto está conectado para leer los datos normalmente;

5. 5Cuando se detecte una anomalía en el ensayo del producto, repetir la operación de acuerdo con el contenido del manual, o véase la nota 10.



   6Si el rendimiento de ensayo del producto es normal, puede instalarse y fijarse.

   a. La función interior puede recibir los datos de la unidad exterior y el producto los recibe normalmente.
